在地下数千米的岩石深处，如何精准捕捉水力压裂时裂缝的“呼吸”与“生长”？如何让看不见的裂缝变得清晰可测？
近日，一项基于光频域反射（OFDR）技术的岩石真三轴压裂监测研究取得突破性进展，昊衡科技OSI-D分布式光纤传感系统 在其中扮演了“地下之眼”的关键角色，实现了对裂缝起始、扩展、形态演化的全过程毫米级实时监测。
1
传统监测的痛点：裂缝在哪里？多宽？多快？
传统压裂监测技术往往只能提供间接、离散的数据，难以准确回答三个核心问题：
裂缝从哪里开始？
它以多快的速度扩展？
最终的形态和宽度是多少？
这些信息的缺失，直接影响压裂方案优化和油气采收效率。
2
OFDR技术突破：让光纤成为“岩石的神经”
本次实验采用 昊衡科技OSI-D分布式光纤传感系统，基于OFDR原理，将特种光纤预埋于人工岩石样品中，形成高密度感知网络。该系统具备：
毫米级空间分辨率（1.28mm）
微应变级测量精度（1με）
高频采样能力（120Hz）

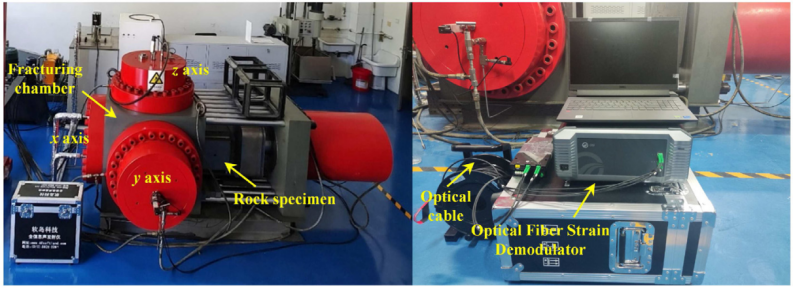

图 1 真三轴压裂物理模拟系统及OFDR分布式光纤监测系统
3
看得见的裂缝：从应变数据到三维形态
实验通过真三轴压裂模拟系统，还原地下应力状态。OSI-D系统全程监测，生成 应变瀑布云图 与 应变率云图，清晰呈现：

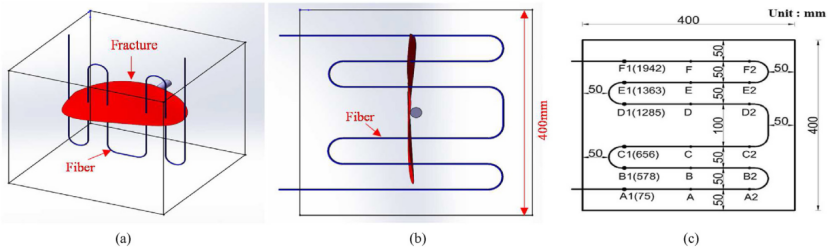

图 2断裂重建示意图：(a)样品的三维模型，(b)断裂的俯视图，(c)光纤路径坐标的示意图

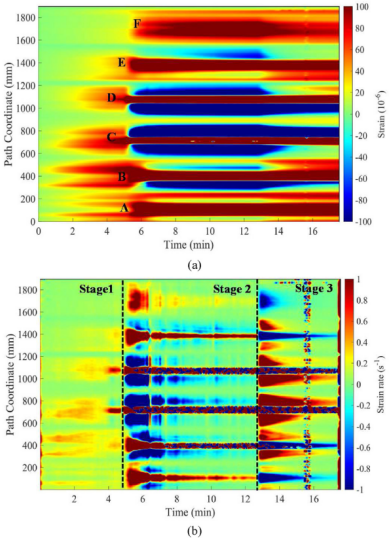

图 3(a)光纤应变与(b)应变率的瀑布云图

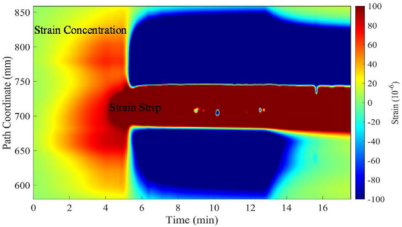

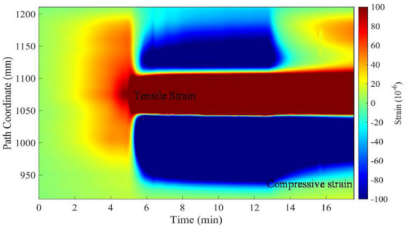

图 4c（左）段光纤、d（右）段光纤应变瀑布图

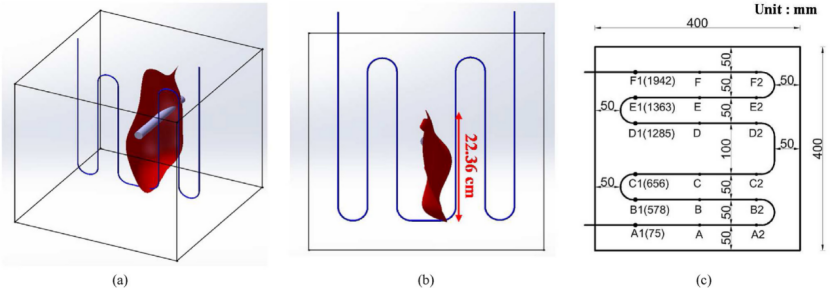

图 5断裂重建示意图：(a)样品的三维模型，(b)断裂的俯视图，(c)光纤路径坐标的示意图

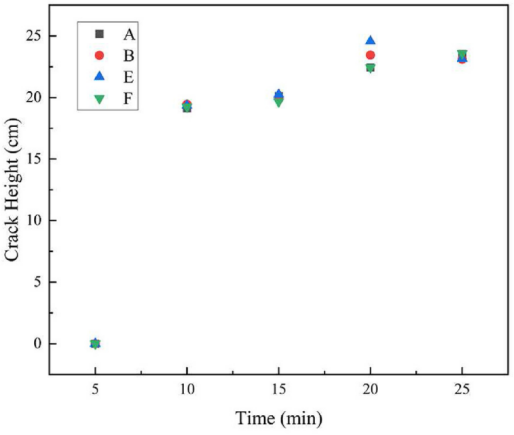

图 6各光纤的预估断裂高度
研究特别设置了两种光纤布设方案：
水平井监测模式（裂缝与光纤垂直）：模拟邻井干扰监测，清晰显示裂缝接触光纤时的应变集中现象；
垂直井监测模式（裂缝与光纤平行）：成功实现裂缝高度延伸的连续追踪，验证了OSI-D在空间定位上的可靠性。
4
昊衡科技OSI-D：不仅是设备，更是解决方案
OFDR分布式光纤传感技术对真三轴水力压裂过程进行实时监测，成功获取裂缝起始位置、扩展速度及高度等关键参数。
实验通过特定光纤预埋方案，在400mm立方体样品中实现了1.28mm空间分辨率的应变测量。结果显示：水平井监测中裂缝扩展速度达1.66mm/s，最大宽度0.1256mm；垂直井监测中裂缝高度测量误差仅4.4%。
OFDR技术通过应变瀑布云图清晰呈现裂缝扩展三阶段特征，为压裂优化提供了高精度监测手段，解决了传统方法在裂缝空间定位准确性上的不足。
未来，我们期待OSI-D系统在更多能源勘探、地质灾害预警、重大工程安全监测等领域发挥作用，用光的力量，感知世界的深度。
