引言在光伏、储能、电动汽车等直流系统中，故障（如电弧、短路、绝缘老化）往往发展迅速，传统保护装置（如熔断器、继电器）响应时间长、选择性差，难以满足高安全性要求。基于霍尔原理的AN3V系列电流传感器，凭借其高带宽（250 kHz）和低延迟（2.5 μs）特性，结合AI算法的实时分析能力，构建了“高速数据采集—智能故障识别—快速保护动作”的闭环防护体系，将故障响应时间缩短至毫秒级。本文将从技术原理、算法机制到实际应用，客观分析这一解决方案的优势与限制。
光伏直流侧故障的技术挑战在大型光伏电站中，直流侧线路复杂、连接点众多，据行业数据显示，约90%的电站事故源于此，例如短路、拉弧等，风险很高。光伏电站直流侧故障的技术挑战主要包括以下方面：
故障检测与辨识难度直流系统故障电流上升速度快（几毫秒内可达危险值），且故障特征与交流系统差异显著。现有方法如电压变化率检测对高电阻故障灵敏度不足，而依赖两端通信的算法会降低响应速度。新型单端暂态能量法虽无需通信，但算法复杂度较高。
保护装置性能要求直流电流双向流动特性要求保护装置具备快速切换能力，但实际中接触器粘连、熔断器干烧等问题难以及时发现。传统交流保护策略（如过流保护）在直流侧需重新设计，且需应对过渡电阻干扰。
系统设计与运维缺陷设计缺陷：部分逆变器仅设置绝缘阻值阈值报警，缺乏电压平衡监测，导致故障扩大。施工问题：电缆敷设不规范（如未加防护套管）或支架处理工艺不足，易引发绝缘故障。运维盲区：双极接地定位困难，传统检测方法存在盲区。故障电弧危害直流电弧温度可瞬间超过3000℃，且无过零点，持续燃烧易引发火灾。据统计，超半数光伏电站火灾由直流电弧引起，大功率组件进一步加剧风险
技术解决方案主动防护：如某光电源的“PDC”三阶防控模型（预防-诊断-隔离）和某华智能组串分断技术，通过AI算法实现精准故障判断与隔离。AI算法需要电流采集作为基础数据，下面介绍一种电流数据采集方法。标准完善：需推动《光伏直流侧安全技术白皮书》等规范落地，强化主动防护意识二、霍尔电流传感器技术

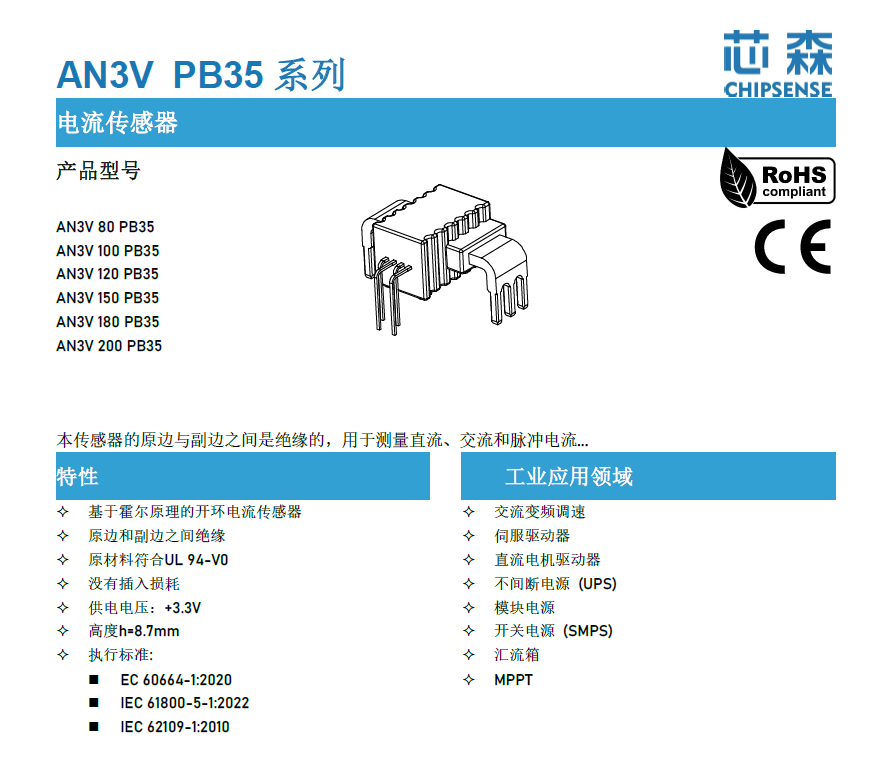

以AN3V系列为例，其核心参数如下：
AN3V系列关键参数
参数
典型值
优势体现
带宽250 kHz捕捉高频故障信号（如电弧）响应时间2.5 μs（@90%步进）实时反映电流变化精度±1%（@额定电流）保证故障判断的数据可靠性绝缘耐压4.3 kV（AC）适用于600V/1000V系统工作温度范围-40°C至105°C适应极端环境应用价值：
高带宽：忠实还原故障波形，支持AI算法的特征提取。低延迟：缩短保护链路的总响应时间，与快速熔断器或固态断路器配合，实现<10 ms的故障清除。
三、AI算法原理与故障识别机制
1. 数据采集与预处理传感器输出的电流波形（采样率≥1 MHz）包含时域（电流幅值、di/dt）和频域（谐波）信息。预处理：滤波：去除高频噪声（如AN3V的4.8 mV RMS噪声）。标准化：基于传感器的理论增益（如4.6 mV/A），将电流数据转换为统一格式。2. 特征提取时域特征：峰值电流、上升时间、波形不对称度。频域特征：通过傅里叶变换或小波变换，提取电弧产生的5–100 kHz高频成分。3. 算法模型AN3V系列关键参数
算法类型
优点
限制
适用场景
SVM计算简单，适合小数据集需要手动特征工程固定故障类型的快速识别CNN自动提取特征，高精度需要大量标注数据复杂波形分析自编码器无监督学习，适应未知故障阈值设定依赖经验系统级异常监测LSTM捕捉时序依赖，预测能力强训练成本高动态系统（如MPPT控制）示例：
CNN模型：直接输入电流波形图像，自动学习电弧故障的“指纹”特征。CNN示例代码
import tensorflow as tf
from tensorflow.keras.layers import Conv2D, MaxPooling2D, Flatten, Dense
# 示例数据：模拟100张64×64的电流波形灰度图
X = tf.random.normal([100, 64, 64, 1])
y = tf.random.uniform([100], maxval=2, dtype=tf.int32)
# 构建CNN模型
model = tf.keras.Sequential([
Conv2D(32, (3,3), activation=relu, input_shape=(64,64,1)),
MaxPooling2D((2,2)),
Flatten(),
Dense(128, activation=relu),
Dense(1, activation=sigmoid)
])
model.compile(optimizer=adam, loss=binary_crossentropy, metrics=[accuracy])
model.fit(X, y, epochs=10, batch_size=8)
LSTM模型：分析电流的时序变化，预测储能电池的热失控趋势。LSTM示例代码
from tensorflow.keras.layers import LSTM
# 示例数据：100个时间步的电流序列（每个时间步3个特征）
X = tf.random.normal([100, 30, 3]) # (样本数, 时间步长, 特征数)
y = tf.random.uniform([100], maxval=2, dtype=tf.int32)
# 构建LSTM模型
model = tf.keras.Sequential([
LSTM(64, input_shape=(30, 3)),
Dense(1, activation=sigmoid)
])
model.compile(optimizer=adam, loss=binary_crossentropy, metrics=[accuracy])
model.fit(X, y, epochs=20, batch_size=16)
4. 实时决策边缘计算设备（如FPGA）运行AI模型，输出故障类型（如“电弧”/“短路”）及严重程度。触发保护动作：熔断器熔断、固态断路器切断或MPPT调整。四、系统集成与保护流程
数据采集：AN3V传感器实时监测直流侧电流。AI分析：边缘设备运行算法，延迟<10 ms。保护动作：对于电弧故障：触发固态断路器，切断故障回路。对于绝缘老化：发出预警，通知运维人员。流程图：
电流波形 → 传感器采集 → AI特征提取 → 故障判断 → 保护动作
五、实际应用场景

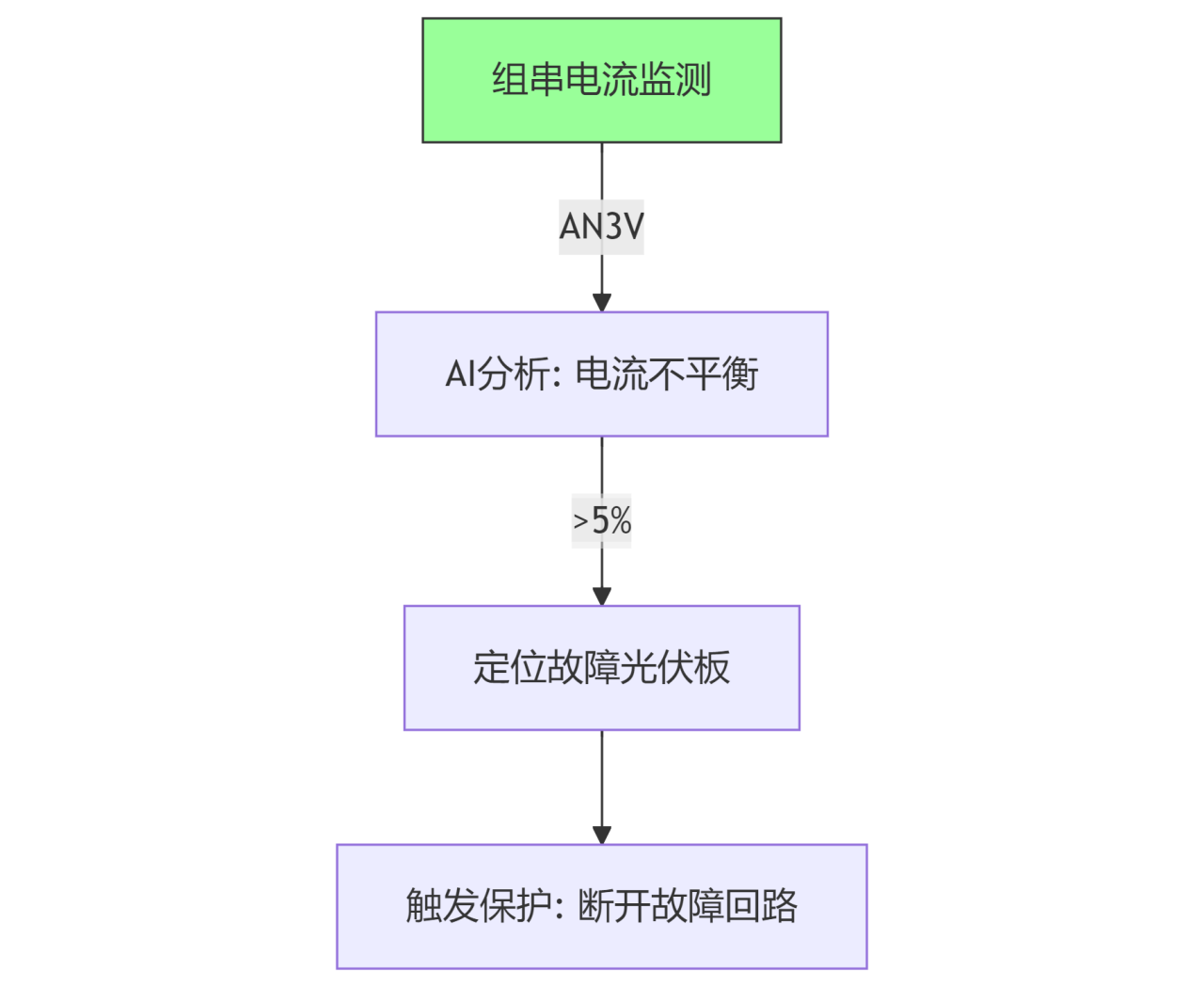

1. 光伏汇流箱问题：组串间绝缘老化导致漏电流增加，传统方法难以定位。解决方案：AN3V传感器监测每路组串电流。AI算法分析电流不平衡（>5%），定位故障光伏板。效果：故障定位时间从分钟级缩短至秒级。

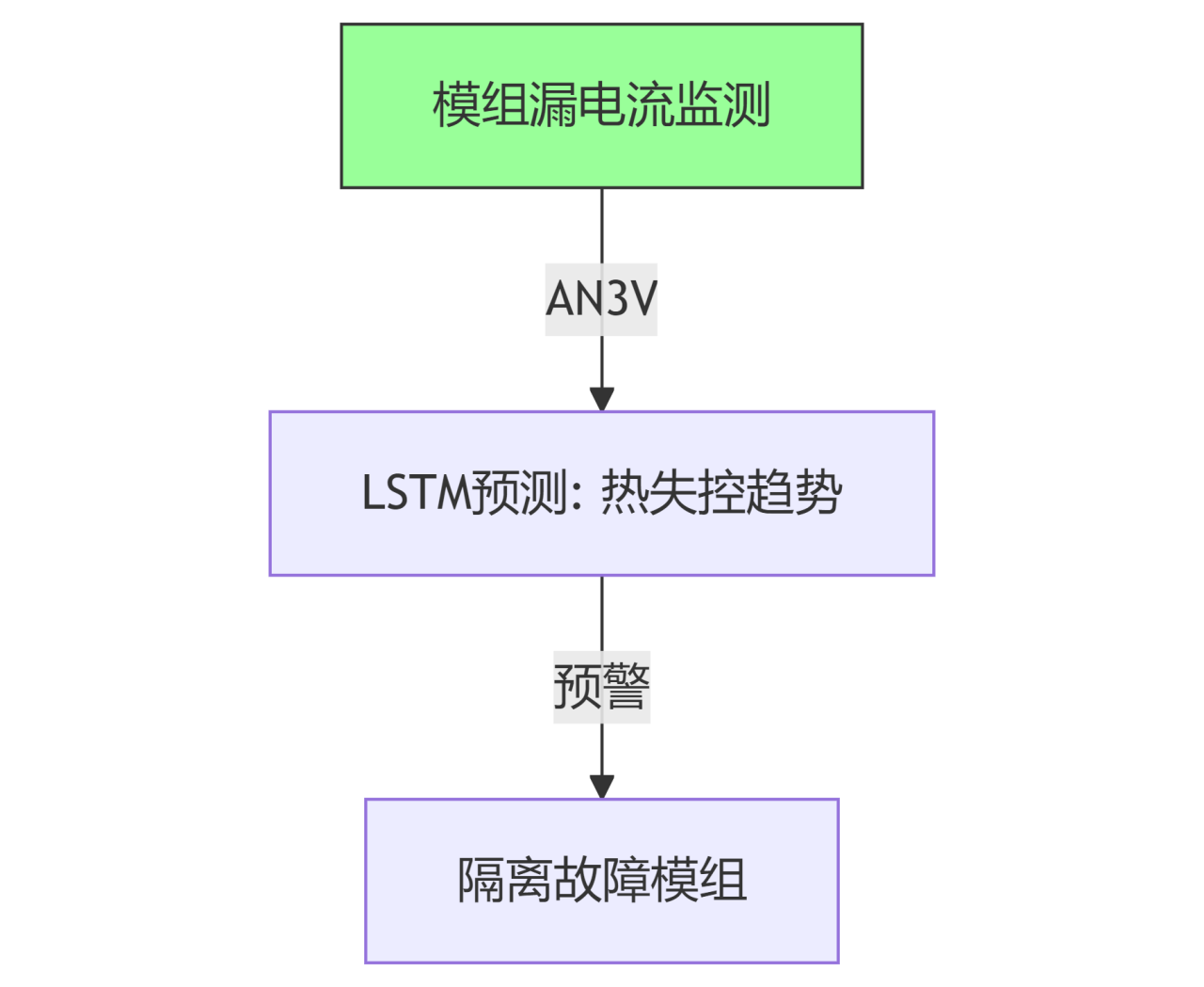

2. 储能系统问题：电池模组间漏电流可能引发热失控。解决方案：LSTM模型监测漏电流趋势，提前10–30秒预警。结合BMS，隔离故障模组。效果：热失控风险降低≥70%。
六、技术限制与风险预警
数据质量：传感器噪声或采样失真会影响AI判断，需硬件滤波+软件校正。算法鲁棒性：模型需在多场景下验证，避免过拟合。系统成本：高性能传感器+AI计算设备，初期投入较高。解释性：深度学习模型缺乏物理解释，建议结合电路方程辅助判断。七、与传统方法的对比
AN3V系列关键参数
方案
响应时间
选择性
适应性
成本
传统熔断器>50 ms低低低继电器+PLC20–100 ms中中中霍尔传感器+AI<10 ms高高中高八、部署建议
传感器选型：根据系统电压（600V/1000V）选择AN3V的绝缘等级。算法训练：采集现场数据，优化模型阈值。定期校准：检查传感器零点漂移（≤±6 mV@全温区），确保长期精度。结论直流霍尔传感器与AI算法的结合，将直流侧故障防护提升至毫秒级，但需明确：
传感器提供高保真数据，AI实现智能识别，硬件保护装置（如熔断器）执行最终动作。系统设计应综合考虑精度、延迟、成本和现场环境，避免过度依赖单一技术。未来展望： 随着边缘AI芯片的发展，故障防护系统将更加小型化、智能化，但安全冗余始终是核心原则。您在直流系统设计中遇到过哪些故障监测难题？欢迎分享经验或提出疑问。
