随着数据中心与算力高速互联持续演进，光模块作为核心互联器件，性能与集成度不断提升，供电设计面临全新挑战。光模块内部激光驱动等核心单元对供电电压精度、稳定性要求极高，而系统输入电压易受整机环境影响出现波动，常会出现输入电压高于、低于或接近目标输出电压的情况，单一降压或升压架构无法实现全场景稳定供电。因此，具备宽压自适应能力的Buck-Boost架构的小体积电源模块，成为高速光模块核心供电的必备方案。
帝奥微推出集成式同步Buck-Boost电源模块DPM4102，内置电感、宽压自适应、小体积高集成，完美破解高速光模块供电难题，为光模块激光驱动、信号处理、时钟调理单元提供一站式稳定供电方案。
DPM4102简介及主要参数
DPM4102是一款全集成高效率同步Buck-Boost转换器，采用ECLGA-14微型封装，集成内置电感，支持2.0V~5.5V宽压输入/输出、多模式切换、多重保护与电源就绪指示，专为高速光模块、便携设备、固态硬盘等空间受限、供电严苛场景设计，是光模块供电设计的优选方案。
DPM4102主要参数

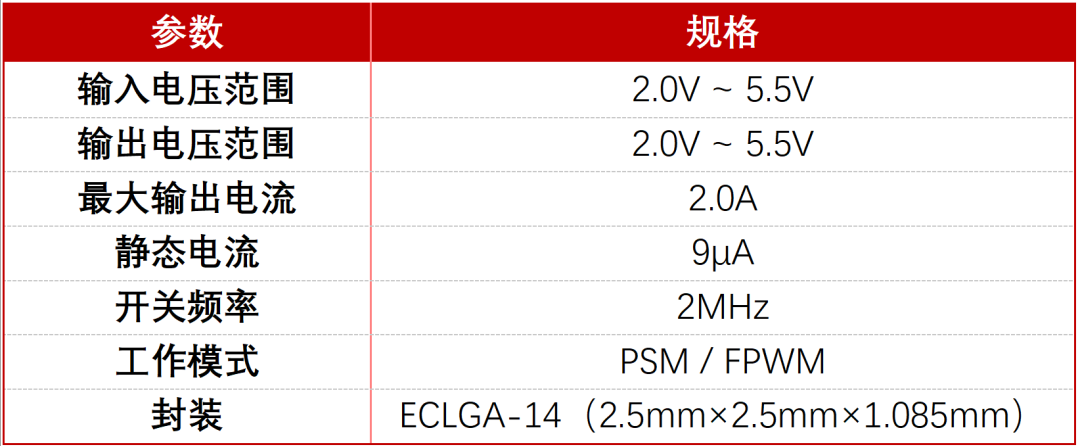

图1：DPM4102参数表

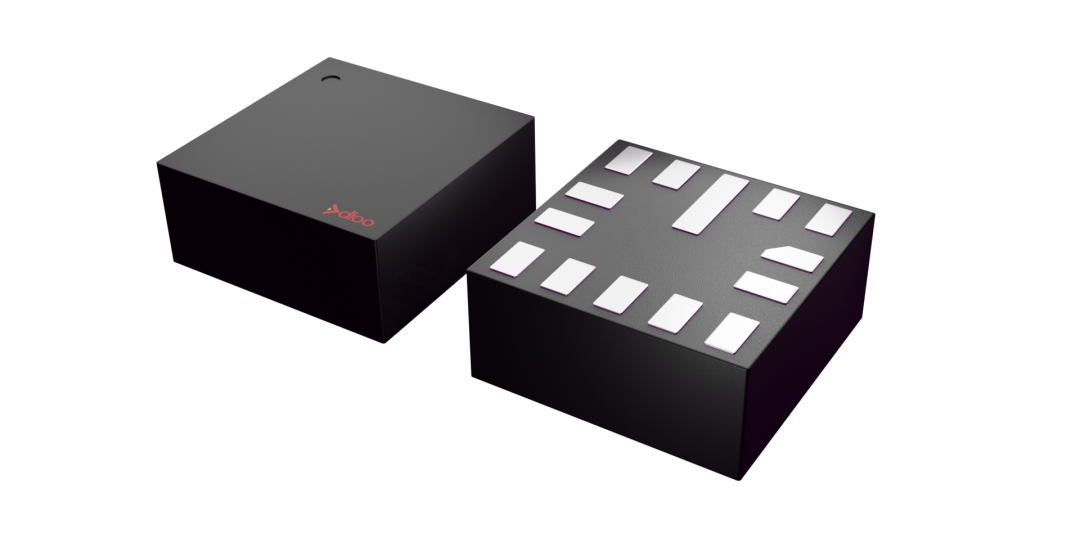

图2：DPM4102实际封装
DPM4102应用框图

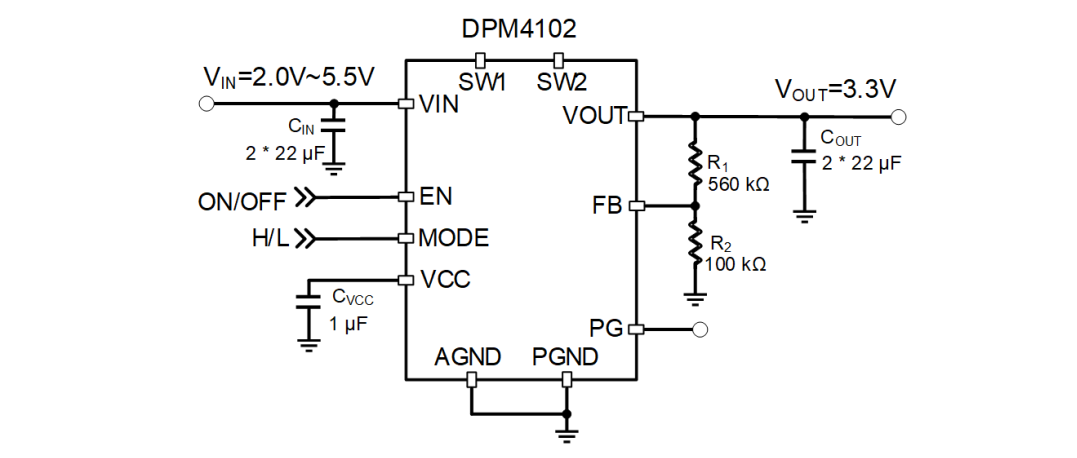

图3：DPM4102典型应用图
DPM4102性能解析
一、全温区高效转换，适配光模块全工况
DPM4102采用同步整流优化架构，实现全工况高效率运行，完美匹配光模块高效率、低发热需求：
峰值转换效率高达95%，轻载至重载区间均保持高效输出，有效降低模块整机功耗与散热压力；
三温条件效率曲线图验证：-40℃~85℃全温区效率表现较为平稳，满足光模块宽温可靠运行要求；
典型静态电流低至9μA，整机待机功耗更低，完美适配光模块低功耗运行需求。

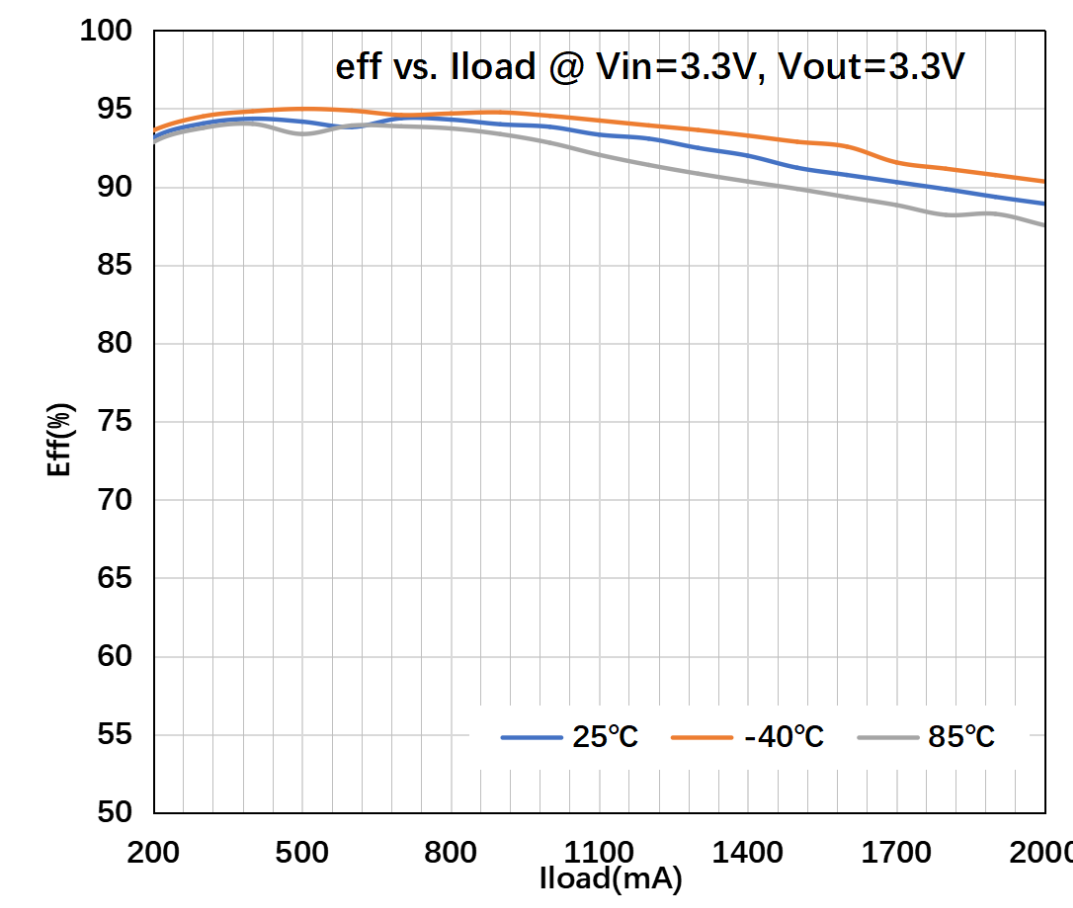

图4: DPM4102的效率曲线（FPWM模式）

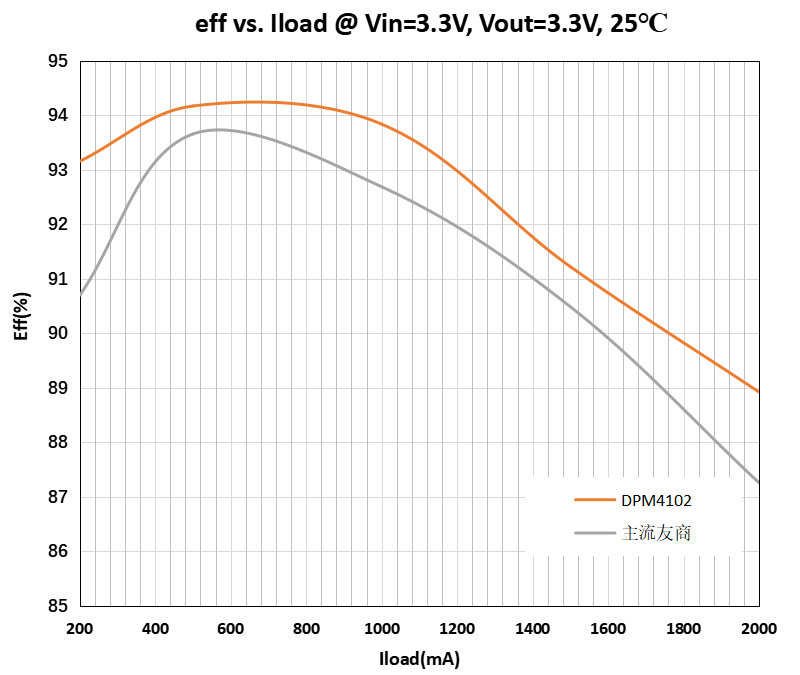

图5：DPM4102和主流友商的效率对比
二、低输出纹波，纯净供电守护敏感链路
DPM4102专为光模块激光驱动、模拟供电等噪声敏感单元深度优化，输出纹波极小。
2MHz固定开关频率 + FPWM低噪声模式，从架构层面抑制纹波干扰；
纹波实测验证：全负载段输出纹波控制优异，杜绝供电噪声引发的光模块误码、信号失真、链路掉帧问题，全方位保障高速信号完整性。
测试条件：Vin=3.3V，Vout=3.3V

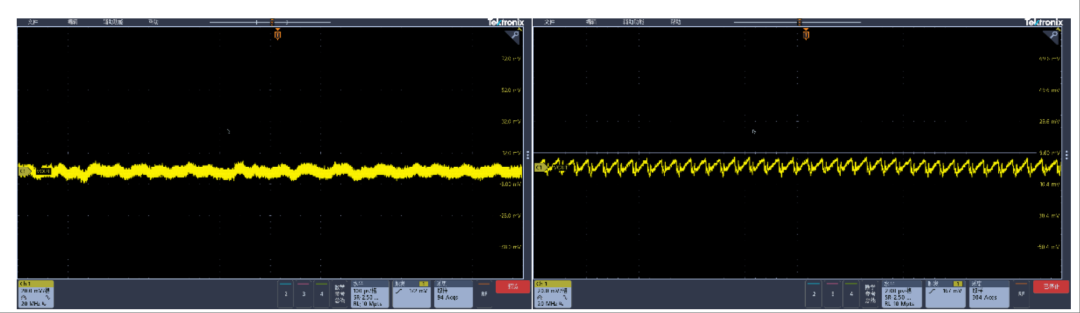

图6: DPM4102分别带载0A/2A的纹波
三、优异动态响应，电流突变输出稳如磐石
DPM4102具备出色的动态响应性能，精准应对光模块输出电流快速波动场景：
输出电流在空载与2A满载间快速跳变时，输出电压瞬态跌落极小、恢复速度极快，电压稳定性拉满；
快速匹配激光驱动、高速信号处理单元的动态负载变化，杜绝负载突变导致的光模块误码、传输中断、速率波动，保障高速光链路持续可靠。
四、出色负载调整率，
全温全负载段输出电压波动极小
针对光模块全温区、宽负载范围的严苛供电要求优化，DPM4102负载调整率表现优异:
空载至2.0A满载全区间切换，输出电压平稳，输出电压一致性高；
-40℃~85℃全温范围内，负载调整率远低于1%。
测试条件：Vin=3.3V，Vout=3.3V

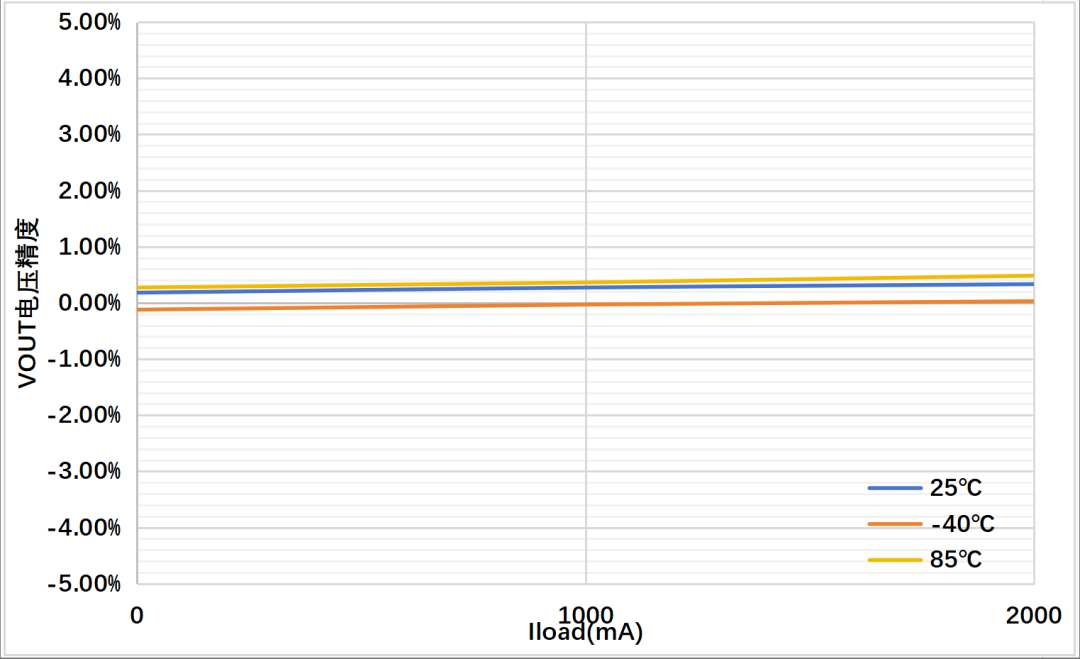

图7：DPM4102三温下输出电压精度
五、全保护高可靠，光模块运行更安心
面向光模块实际应用中的异常工况，搭载多重可靠保护机制，供电安全有保障：
采用打嗝模式短路保护，异常短路时自动进入间歇工作状态，避免芯片、光模块因过流烧毁；
故障解除后自动重启恢复正常输出，无需人工干预；
同步集成过压、过热、欠压锁定、双向限流多重防护，构建全场景供电安全屏障。
测试条件：Vin=3.3V，Vout=3.3V，
从2A到短路状态

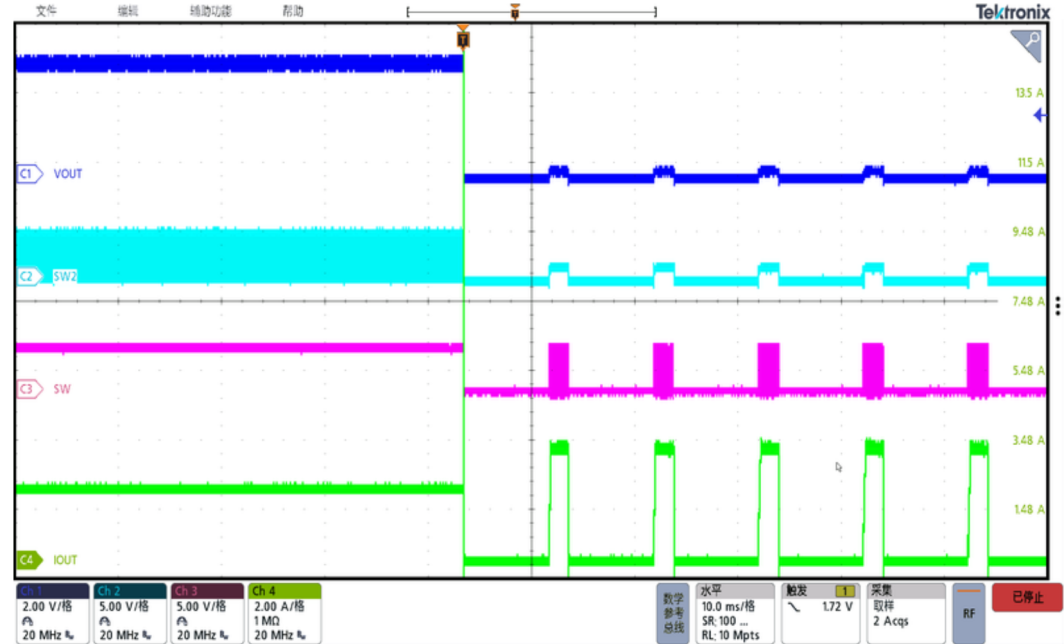

图8：DPM4102短路保护测试
总结：DPM4102 ——高速光模块的 “黄金升降压供电方案”
从全温区高效电源转换、低纹波输出，到优异动态响应、全温全负载高输出电压精度与多重安全保护，DPM4102可一站式解决高速光模块供电“电压波动、效率为王、噪声干扰、安全隐患”四大痛点，全面适配高速光模块量产需求。
该产品现已支持送样及量产，有兴趣了解该产品更多参数细节，请联系：dioo-marketing@dioo.com。
帝奥微的电源产品在效率、动态响应、可靠性等方面都已达到行业先进水平，未来也将会持续推出更多品类的高性能电源产品!
